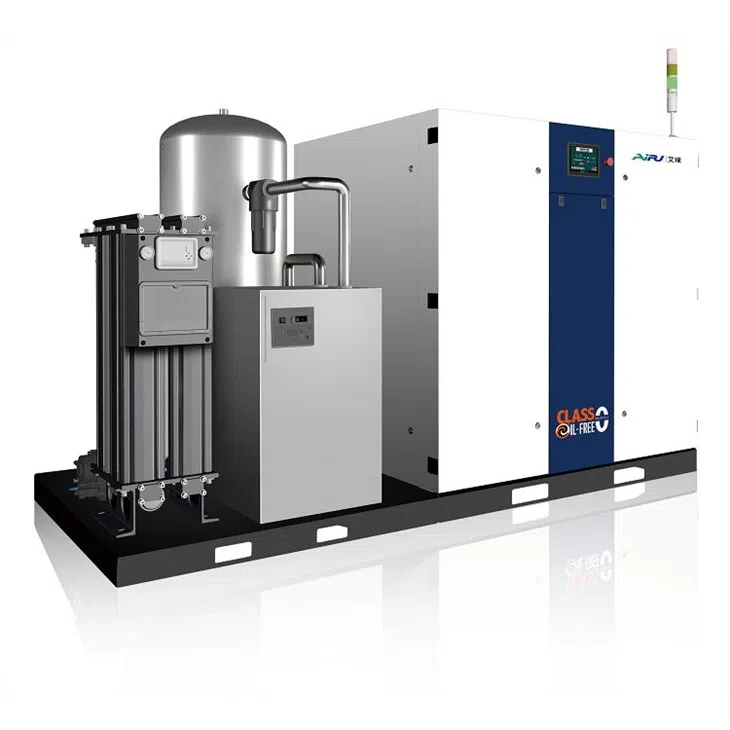

Λάδι μεταβλητής ταχύτητας μεγάλου εκτοπίσματος αέρα-Ελεύθερος αεροσυμπιεστής κύλισης

Οι μηχανολογικές εγκαταστάσεις που απαιτούν αυστηρά ρύπους-ελεύθερο πεπιεσμένο αέρα βασίζονται σε αυτό το μεταβλητό-σύστημα κύλισης μετατόπισης-μεγάλης-μετατόπισης για τη διατήρηση της συνεχούς πνευματικής παροχής χωρίς κινδύνους μετανάστευσης υδρογονανθράκων. Με την ενσωμάτωση της συμπίεσης κύλισης πολλαπλών πυρήνων με ένα έξυπνο πλαίσιο μετατροπέα, η μονάδα διαμορφώνει δυναμικά τη συχνότητα του κινητήρα για να ευθυγραμμιστεί με ακρίβεια με τις απαιτήσεις αέρα της εγκατάστασης αλλαγής ταχυτήτων.

Αποστολή ερώτησής

Επισκόπηση προϊόντος

Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Δωρεάν Αεροπορική Παράδοση (FAD)	1,5 έως 8,2 m3/min
Πίεση Εργασίας	8,0 / 10,0 bar
Ισχύς κινητήρα	11 kW έως 45 kW
Εκπομπή θορύβου	62 έως 68 dB(A) στο 1m
Καθαρότητα Αέρα	ISO 8573-1 Κλάση 0
Δυναμικό	380V/400V, 3-Phase, 50Hz/60Hz

Μηχανισμός κίνησης μετατροπέα

Μετατροπέας Μόνιμου Μαγνήτη
Συνδέει κατευθείαν τον αεραγωγό με μια μονάδα μεταβλητής συχνότητας για την εξάλειψη των απωλειών ολίσθησης μηχανικής μετάδοσης. Ρυθμίζει την ταχύτητα του κινητήρα από 30 τοις εκατό έως 100 τοις εκατό χωρητικότητα για να ταιριάζει με άμεσα πνευματικά φορτία.

Καταστολή ρεύματος εισβολής
Καταστέλλει τις αιχμές του ηλεκτρικού ρεύματος κατά την εκκίνηση για να προστατεύσει τα πλέγματα εγκατάστασης και τους μηχανικούς άξονες. Περιορίζει τη μηχανική κρούση στα περιτυλίγματα κύλισης για να παρατείνει τη συνολική διάρκεια ζωής.

Ρύθμιση πίεσης
Διατηρεί την πίεση εκκένωσης εντός ενός αυστηρού παραθύρου συν ή πλην 0,1 bar για να αποτρέψει την υπερβολική πίεση-.

Απόδοση συμπίεσης

Θερμική Διαχείριση
Χρησιμοποιεί μεγάλους εναλλάκτες θερμότητας με πτερύγια αλουμινίου για να διατηρεί τις θερμοκρασίες εκκένωσης εντός 12 βαθμών Κελσίου από το περιβάλλον. Μειώνει τη μεταφορά υγρασίας στα κατάντη ξηραντήρια με ψύξη και ξηραντικό.

Involute Profile Precision
Χρησιμοποιεί επεξεργασμένα επεξεργασμένα προφίλ ακριβείας σε τροχιακούς και σταθερούς κυλίνδρους για μεγιστοποίηση της ογκομετρικής απόδοσης. Ελαχιστοποιεί τις εσωτερικές διαδρομές διαρροής σε ζώνες υψηλής-διαφορικής πίεσης.

Σύστημα αντιστοίχισης ροής

Πραγματικός-Παρακολούθηση φόρτωσης χρόνου

Ανιχνεύει τις διακυμάνσεις της πίεσης της δεξαμενής του δέκτη αμέσως για να ανεβάσει ή να κατεβάσει τις στροφές του κινητήρα. Εξαλείφει την παραδοσιακή κατανάλωση ενέργειας φόρτωσης-εκφόρτωσης σε αδράνεια κατά τη διάρκεια κύκλων χαμηλής-ζήτησης.

Πολυ-Συγχρονισμός πυρήνων

Ακολουθεί πολλαπλές ράβδους κύλισης σε ένα ενιαίο ερμάριο ώστε να εμπλέκονται μόνο όταν τα κατώφλια όγκου απαιτούν αέρα. Βελτιστοποιεί τη συγκεκριμένη κατανάλωση ενέργειας σε προφίλ λειτουργίας μερικού και πλήρους{1}}φόρτωσης.

Χρησιμότητα και Περιβαλλοντικές Επιπτώσεις

Ενεργειακή Απόδοση
Η διαμόρφωση μετατροπέα μειώνει την κατανάλωση ηλεκτρικής ενέργειας έως και 35 τοις εκατό σε σύγκριση με εναλλακτικές λύσεις περιστροφής σταθερής-ταχύτητας. Αφαιρεί την τροφοδοσία νεκρής ζώνης που σχετίζεται με την παραδοσιακή ρύθμιση διακόπτη πίεσης.

Ακουστική απομόνωση
Περικλείει εξαρτήματα σε ένα ντουλάπι επενδεδυμένο με αφρό απορρόφησης υψηλής-φλόγας-επιβραδυντικού ήχου-υψηλής πυκνότητας. Η ισορροπημένη κινηματική κύλισης μειώνει τις αρμονικές δόνησης για άμεση εγκατάσταση σε εσωτερικό εργαστήριο.

Καθαρότητα παράδοσης
Η πιστοποίηση κλάσης 0 εγγυάται μηδενικούς ατμούς λαδιού, αεροζόλ ή υγρούς ρύπους στο ρεύμα αέρα. Καταργεί την απαίτηση για συγχωνευμένους πύργους φιλτραρίσματος κατάντη αφαίρεσης λαδιού.

Εφαρμογές στοχοθέτησης

Φαρμακευτική και Βιοτεχνολογία

Παρέχει καθαρό αέρα ενεργοποίησης για αυτόματη συμπίεση χαπιών, συσκευασία blister και στείρο αερισμό ζύμωσης.

Επεξεργασία Τροφίμων και Ποτών

Τροφοδοτεί τις βαλβίδες διαλογής, τους ενεργοποιητές δοσομέτρησης συστατικών και τα συστήματα καλουπώματος με εμφύσηση μπουκαλιών-χωρίς κινδύνους μόλυνσης.

Ηλεκτρονικά Ακριβείας

Λειτουργεί ημιαγωγούς επιλογής-και-ρομποτικής, εκτυπωτών στένσιλ και καθαριστηρίων PCB.

Κριτήρια Επιλογής

Ογκομετρική χωρητικότητα
Υπολογίστε την μέγιστη ογκομετρική παροχή της εγκατάστασης σε πραγματικά κυβικά μέτρα ανά λεπτό ή CFM. Ενσωματώστε συντελεστή ασφαλείας 15 τοις εκατό για μελλοντικές πνευματικές επεκτάσεις γραμμών ή αντιστάθμιση πτώσης πίεσης.

Απαιτήσεις πίεσης
Επιλέξτε μια μονάδα 8,0 bar για τυπικά μηχανήματα αυτοματισμού. καθορίστε παραλλαγές 10,0 bar για μεγάλες διαδρομές σωλήνων.

Όρια περιβάλλοντος
Επαληθεύστε ότι ο εξαερισμός του χώρου εγκατάστασης διασφαλίζει ότι οι θερμοκρασίες περιβάλλοντος παραμένουν κάτω από 40 βαθμούς Κελσίου για τη διατήρηση της απόδοσης ψύξης.

Ενοποίηση συστήματος

Ολοκληρωμένη επεξεργασία αέρα
Διατίθεται με εσωτερικούς στεγνωτήρες αέρα ψυγείου και φίλτρα σωματιδίων πολλαπλών-σταδίων προ-σωληνωμένων εντός του περιβλήματος. Μειώνει τις απαιτήσεις εξωτερικού χώρου δαπέδου και ελαχιστοποιεί τα σημεία διαρροής διασύνδεσης πεδίου.

Διεπαφή ελεγκτή
Εξοπλισμένο με βιομηχανικό PLC που διαθέτει πρωτόκολλα επικοινωνίας Modbus RS485 και Ethernet TCP/IP. Επιτρέπει την απομακρυσμένη παρακολούθηση των ωρών λειτουργίας, των θερμοκρασιών εκφόρτισης και του διαγνωστικού ελέγχου βλαβών.

Κατασκευή και Επαλήθευση Ποιότητας

Επιθεώρηση εξαρτημάτων

Επαλήθευση διαστάσεων CMM της επιπεδότητας του περιτυλίγματος κύλισης και των ανοχών προφίλ εντός ορίου 0,005 mm. Πραγματοποιήθηκε δοκιμή μόνωσης υψηλής-τάσης σε όλες τις περιελίξεις του στάτη πριν από τη συναρμολόγηση.

Λειτουργικός Έλεγχος

Κάθε μονάδα υποβάλλεται σε δοκιμή απόδοσης 4{1}}ωρών με καταγραφή πίεσης, ροής, δονήσεων και κατανάλωσης ισχύος. Η ανίχνευση διαρροής ηλίου διασφαλίζει την ερμητική σφράγιση των εσωτερικών πνευματικών κυκλωμάτων.

Συσκευασία και Logistics

Προστατευτική Συσκευασία
Ασφαλισμένες σε θερμικά επεξεργασμένες ξύλινες παλέτες που έχουν υποστεί θερμική επεξεργασία-με βιδωμένα στηρίγματα. Περικλείεται σε αλουμινόχαρτο βαριάς-υγρασίας-με ξηραντικό και εξωτερική κυματοειδές οπλισμό.

Διαμόρφωση μεταφοράς
Τυπικές διαμορφώσεις φόρτωσης εμπορευματοκιβωτίων με πιστοποιημένα σημεία ανύψωσης και κανάλια περονοφόρου ανυψωτικού. Παρέχεται με πλήρη τεχνική τεκμηρίωση, ηλεκτρικά σχήματα και εκθέσεις δοκιμών στα Αγγλικά.

Συχνές Ερωτήσεις

Ε: Ποιο είναι το διάστημα σέρβις για τις συμβουλές κύλισης;

Α: Οι συμβουλές κύλισης απαιτούν επιθεώρηση και αντικατάσταση κάθε 10.000 έως 12.000 ώρες λειτουργίας, ανάλογα με τα επίπεδα σκόνης περιβάλλοντος και τους κύκλους λειτουργίας.

Ε: Μπορεί αυτός ο συμπιεστής να λειτουργεί συνεχώς με 100 τοις εκατό φορτίο;

Α: Ναι, ο κινητήρας συνεχούς-ονομαστικής λειτουργίας και το σύστημα θερμικής απαγωγής υποστηρίζουν αδιάλειπτη λειτουργία 24/7 χωρίς θερμική ενεργοποίηση.

Ε: Απαιτείται εξωτερική αναπλήρωση λαδιού;

Α: Όχι, οι θάλαμοι συμπίεσης είναι εντελώς-χωρίς λάδι. Μόνο τα ρουλεμάν κινητήρα απαιτούν προγραμματισμένη λίπανση με γράσο σε καθορισμένα διαστήματα συντήρησης.

Ε: Πώς χειρίζεται η μονάδα μεταβλητής ταχύτητας τις ξαφνικές αυξήσεις της ζήτησης;

A: Ο μετατροπέας αυξάνει αμέσως τη συχνότητα του κινητήρα στο μέγιστο rpm μέσα σε χιλιοστά του δευτερολέπτου, χρησιμοποιώντας την εσωτερική δεξαμενή του δέκτη για τη σταθεροποίηση της πίεσης της γραμμής.
