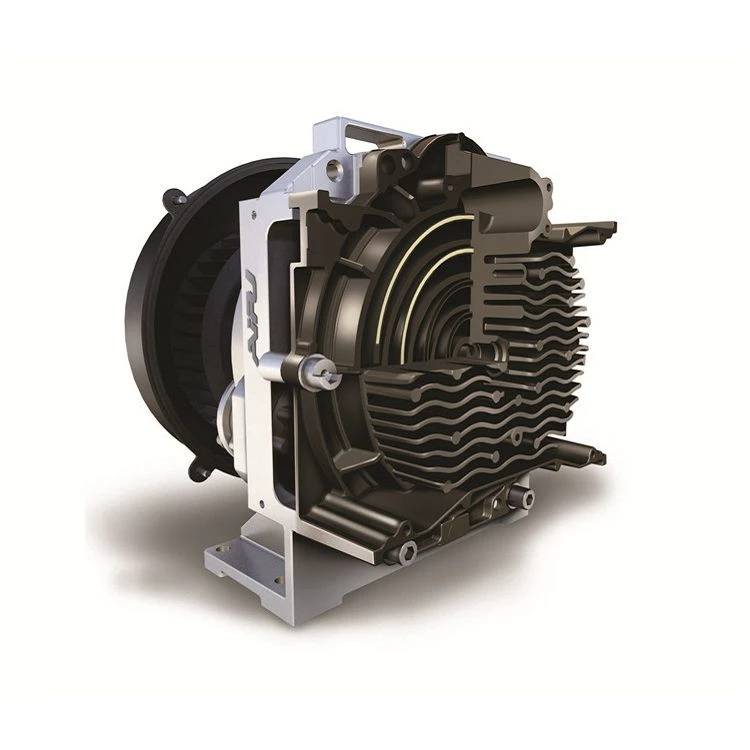

Νερό-Λάδι μετατόπισης μεγάλου αέρα με ψύξη-Συμπιεστής αέρα δωρεάν κύλισης

Σχεδιασμένος για συνεχή βιομηχανική εργασία, αυτός ο υδρόψυκτος αεροσυμπιεστής κύλισης παρέχει 100% λάδι-ελεύθερο πεπιεσμένο αέρα συμβατό με ISO 8573-1 Κατηγορία 0. Συνδυάζοντας θαλάμους συμπίεσης πολλαπλών-πυρήνων με ένα σύστημα υψηλής απόδοσης{{7}{8}του νερού σταθερή θερμική ισορροπία κάτω από βαριά φορτία, ενώ εξαλείφονται οι κίνδυνοι μόλυνσης λαδιού σε ευαίσθητες πνευματικές γραμμές.

Αποστολή ερώτησής

Επισκόπηση προϊόντος

Τεχνικές Προδιαγραφές

Παράμετρος	Δεδομένα προδιαγραφών
Δωρεάν Αεροπορική Παράδοση (FAD)	1,2 έως 4,8 m³/min (στα 0,8 MPa)
Μέγιστη πίεση εργασίας	Επιλογές 0,8 MPa / 1,0 MPa
Ροή Νερού Ψύξης	2,5 έως 8,0 m³/h (είσοδος Μικρότερη ή ίση με 32 μοίρες, 0,2-0,4 MPa)
Υπολειμματική περιεκτικότητα σε λάδι	0,00 mg/m³ (ISO 8573-1 Κατηγορία 0)
Επίπεδο ηχητικής πίεσης	58 έως 64 dB(A) στο 1 μέτρο
Ηλεκτρική Παροχή	380V / 415V, 50Hz / 60Hz, 3-φασικό

Νερό-Αρχιτεκτονική ψύξης

Εναλλάκτες θερμότητας κραμάτων:Οι σωλήνες χαλκού-νικελίου αντιστέκονται στην απολέπιση ορυκτών και στη χημική διάβρωση από βιομηχανικούς βρόχους ψύξης.

Θερμοδυναμικός έλεγχος:Οι ενσωματωμένες θερμοστατικές βαλβίδες ρυθμίζουν δυναμικά τη ροή του νερού ψύξης, σταθεροποιώντας τις τελικές θερμοκρασίες του αέρα μεταξύ 55 και 65 μοιρών.

Προσαρμοστικότητα κλειστού βρόχου-:Λειτουργεί αποτελεσματικά με ανεξάρτητους πύργους ψύξης ή συστήματα κρύου νερού, αποτρέποντας τη θερμική διακοπή λειτουργίας σε περιβάλλοντα περιβάλλοντος έως και 45 μοίρες.

Διαχείριση συμπυκνωμάτων:Οι ενσωματωμένοι διαχωριστές υγρασίας διαθέτουν αυτόματες χρονομετρημένες αποστραγγίσεις, που εξάγουν το 99% του υγρού συμπυκνώματος πριν από την κατάντη διήθηση.

Μετρήσεις απόδοσης

Σταθερότητα εκκένωσης:

Ο συγχρονισμός κύλισης πολλών- σταδίων ταιριάζει ομαλά με τη ζήτηση αέρα, περιορίζοντας τους παλμούς της πίεσης εντός ±0,01 MPa.

Θερμική απόδοση:

Τα τζάκετ νερού αφαιρούν τη θερμότητα συμπίεσης απευθείας στις τσέπες κύλισης, μειώνοντας τις ογκομετρικές απώλειες και βελτιώνοντας την ειδική κατανάλωση ενέργειας κατά 12% σε σχέση με τα αντίστοιχα αερόψυκτα-.

Ακουστικός έλεγχος:

Οι-ισορροπημένες τροχιές κύλισης ακριβείας και τα ακουστικά περιβλήματα βαρέως-περιορίζουν τον λειτουργικό θόρυβο, επιτρέποντας την εγκατάσταση--του σημείου χρήσης χωρίς αποκλειστικούς χώρους συμπιεστών.

Διαμόρφωση φορτίου:

Αυτόματη σταδιοποίηση πολλαπλών-ενοτήτων ενεργοποιεί μεμονωμένες αντλίες κύλισης με βάση την πραγματική-κατανάλωση χρόνου, αποτρέποντας τη σπατάλη ενέργειας εκτός-φορτίου.

Διασφάλιση καθαρότητας

Επαφή μηδενικού υδρογονάνθρακα:Οι θάλαμοι συμπίεσης λειτουργούν χωρίς λάδι ή γράσο, αφαιρώντας τους φορείς μόλυνσης εξ ολοκλήρου από το ρεύμα πεπιεσμένου αέρα.

Ακεραιότητα σφραγίδας:PTFE-σύνθετα στεγανοποιητικά άκρα απομονώνουν τη ζώνη συμπίεσης από μηχανικά ρουλεμάν, διατηρώντας την απόλυτη καθαρότητα αερίου για περισσότερες από 10.000 ώρες συνεχούς λειτουργίας.

Αποδοτικότητα φιλτραρίσματος:Εξαλείφει την ανάγκη για φίλτρα αφαίρεσης λαδιού βαριάς συνένωσης, μειώνοντας τη μόνιμη πτώση πίεσης και τη δαπάνη του στοιχείου αντικατάστασης.

Τυπικές Εφαρμογές

01/

Φαρμακευτική συσκευασία:Τροφοδοτεί αποστειρωμένους πνευματικούς ενεργοποιητές και μηχανήματα στεγανοποίησης συσκευασίας blister-χωρίς κίνδυνο μόλυνσης κατά παρτίδες.

02/

Συναρμολόγηση ηλεκτρονικών ακριβείας:Παρέχει ξηρό, μολυσματικό-ελεύθερο αέρα για σταθμούς καθαρισμού ρομποτικών και τυπωμένων κυκλωμάτων για pick-και-τοποθέτηση.

03/

Επεξεργασία Τροφίμων:Οδηγεί βαλβίδες διαλογής και συστήματα δοσομέτρησης συστατικών σε περιβάλλοντα υγειονομικής επεξεργασίας.

04/

Εργαστηριακά όργανα:Λειτουργεί αναλυτικά φασματόμετρα και δίκτυα τροφοδοσίας οδοντιατρικών κλινικών που απαιτούν σταθερή ροή αέρα χωρίς υγρασία-.

Οδηγός επιλογής

Υπολογισμός εκφόρτισης:Υπολογίστε τη συνολική μέγιστη κατανάλωση αέρα σε m³/min και προσθέστε ένα περιθώριο ασφαλείας 15% για διαρροή πνευματικού συστήματος.

Επαλήθευση ψύξης:Βεβαιωθείτε ότι η παροχή νερού ψύξης της εγκατάστασης πληροί τα κατώτατα όρια παροχής και πίεσης που καθορίζονται για το μοντέλο-στόχο.

Ταίριασμα βαθμολογίας πίεσης:Επιλέξτε μονάδες 0,8 MPa για τυπικά όργανα ή παραλλαγές 1,0 MPa για απαιτήσεις πνευματικού ενεργοποιητή υψηλής πίεσης{{2}.

Σχεδιασμός απολύσεων:Για εργοστάσια συνεχούς παραγωγής 24/7, επιλέξτε παράλληλες διαμορφώσεις πολλών-μονάδων για να εξασφαλίσετε εφεδρική χωρητικότητα κατά τη διάρκεια της τακτικής συντήρησης.

Απαιτήσεις εγκατάστασης

Ρύθμιση θεμελίωσης:

Επίπεδο δάπεδο από σκυρόδεμα ικανό να υποστηρίξει στατικό βάρος εξοπλισμού χωρίς εξειδικευμένα επιθέματα απόσβεσης κραδασμών.

Σύνδεση σωληνώσεων:

Οι θυρίδες με σπείρωμα εισόδου και εξόδου δέχονται τυπικά βιομηχανικά εξαρτήματα σωλήνων από χαλκό ή ανοξείδωτο χάλυβα εξοπλισμένα με βαλβίδες απομόνωσης.

Συντήρηση εκκαθάρισης:

Διατηρήστε ελάχιστη απόσταση 800 mm γύρω από τα πάνελ του ντουλαπιού για τακτική επιθεώρηση και πρόσβαση αντικατάστασης φίλτρου.

Ηλεκτρική καλωδίωση:

Συνδέστε μέσω αποκλειστικών διακοπτών κυκλώματος που έχουν μέγεθος σύμφωνα με τους τοπικούς βιομηχανικούς ηλεκτρικούς κώδικες.

Ποιοτικός έλεγχος

Επαλήθευση διαρροής ηλίου:Κάθε συναρμολογημένο άκρο αέρα κύλισης υφίσταται φασματομετρία ηλίου με πίεση- διάσπασης για να επιβεβαιωθεί η ακεραιότητα της δομικής χύτευσης.

Factory Run-In:Οι μονάδες ολοκληρώνουν έναν κύκλο δοκιμής πλήρους φορτίου 4- ωρών, καταγραφής φασμάτων δόνησης, θερμοκρασίας εκφόρτισης και ακριβούς εξόδου FAD.

Δοκιμή ηλεκτρικής ασφάλειας:Οι δοκιμές διηλεκτρικής αντοχής και αντίστασης μόνωσης επαληθεύουν τη συμμόρφωση με τα όρια λειτουργικής ασφάλειας υψηλής τάσης-.

Ιχνηλασιμότητα τεκμηρίωσης:Κάθε συμπιεστής αποστέλλεται με μεμονωμένα φύλλα δεδομένων δοκιμών, πιστοποιητικά υλικού και αναφορές εργοστασιακής βαθμονόμησης.

Συσκευασία και Logistics

Κλουβί εξαγωγής:

Τα θερμικά επεξεργασμένα ξύλινα κιβώτια-συμμορφώνονται με τα πρότυπα ISPM 15 για τη διεθνή θαλάσσια και αεροπορική μεταφορά εμπορευμάτων.

Προστασία από την υγρασία:

Εσωτερική υγρασία-το τύλιγμα μεμβράνης φραγμού και οι συσκευασίες αποξηραντικού γέλης πυριτίου αποτρέπουν την εσωτερική οξείδωση κατά τη διάρκεια της μεταφοράς στον ωκεανό.

Διατάξεις για την εξάρτηση:

Οι ενσωματωμένες τσέπες περονοφόρου ανυψωτικού οχήματος και οι πιστοποιημένες ωτίδες ανύψωσης βάσης επιτρέπουν τον ασφαλή χειρισμό κατά την εκφόρτωση του χώρου.

Συχνές Ερωτήσεις

Ε: Ποιο είναι το συνιστώμενο διάστημα συντήρησης για συμβουλές κύλισης;

Α: Οι στεγανοποιήσεις άκρων απαιτούν επιθεώρηση στις 8.000 ώρες λειτουργίας και αντικατάσταση μεταξύ 10.000 και 12.000 ωρών, ανάλογα με τη θερμοκρασία λειτουργίας και την ποιότητα του φιλτραρίσματος εισόδου.

Ε: Μπορεί αυτό το σύστημα να λειτουργήσει με ακατέργαστο σκληρό νερό βρύσης;

Α: Το σκληρό νερό της βρύσης προκαλεί απολέπιση ορυκτών μέσα στον εναλλάκτη θερμότητας. Οι βρόχοι ψύξης εγκαταστάσεων πρέπει να διατηρούν τα συνολικά διαλυμένα στερεά κάτω από 300 ppm ή να χρησιμοποιούν σύστημα επεξεργασμένου νερού κλειστού-βρόχου.

Ε: Απαιτεί αυτή η μονάδα εξωτερικό στεγνωτήρα αέρα με ψύξη;

A: Ενώ η υδρόψυξη και ο εσωτερικός διαχωριστής αφαιρούν τη μαζική υγρασία, ένα εξωτερικό στεγνωτήριο ψύξης ή ξηραντικό παραμένει απαραίτητο, εάν ισχύουν αυστηρότερες προδιαγραφές για το σημείο δρόσου κατάντη.

Ε: Πώς λειτουργεί ο έλεγχος πολλαπλών-module κατά τη διάρκεια μερικών φορτίων;

A: Ο έξυπνος ελεγκτής ξεφορτώνει ή σταματά διαδοχικά μεμονωμένες μονάδες αντλίας κύλισης όταν η πίεση του συστήματος φτάσει στο ανώτερο σημείο ρύθμισης, επανεκκινώντας τις αυτόματα καθώς πέφτει η πίεση της γραμμής.
