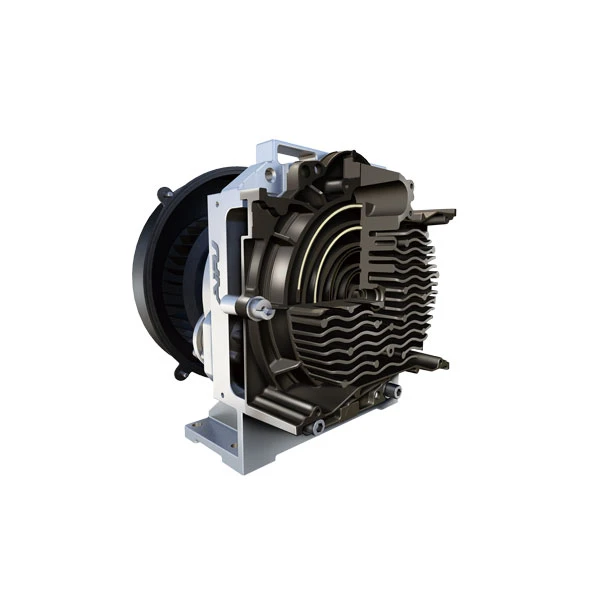

Split-Type Low Energy Consumption Oil-Free Scroll Air Compressor

Ο Split-Type Low Energy Consumption Oil-Free Scroll Air Compressor παρέχει πιστοποιημένο λάδι κατηγορίας 0-ελεύθερο πεπιεσμένο αέρα διαχωρίζοντας φυσικά τη μονάδα συμπίεσης από το κύριο πλαίσιο λειτουργίας, απομονώνοντας τους κραδασμούς και τη θερμική απόδοση από ευαίσθητα περιβάλλοντα λειτουργίας. Αυτή η αρχιτεκτονική επιτρέπει στους μηχανικούς των εγκαταστάσεων να τοποθετούν το αθόρυβο κύλινδρο αέρα απευθείας στο σημείο χρήσης ή μέσα σε περιορισμένους βοηθητικούς χώρους, διατηρώντας παράλληλα τις περιφερειακές μονάδες αποθήκευσης και ελέγχου σε απόσταση.

Αποστολή ερώτησής

Επισκόπηση προϊόντος

Τεχνικές Προδιαγραφές

Παράμετρος	Εύρος προδιαγραφών
Δωρεάν Αεροπορική Παράδοση (FAD)	0,35 έως 2,80 m³/min
Πίεση Εργασίας	0,8 MPa έως 1,0 MPa
Ισχύς κινητήρα	2,2 kW έως 22 kW
Πρότυπο καθαρότητας αέρα	ISO 8573-1 Κλάση 0
Ακουστικές Εκπομπές	52 dB(A) έως 65 dB(A) στο 1 m

Αρχιτεκτονική διαίρεση

Αποσυνδεδεμένη Αρχιτεκτονική:Εξαλείφει τη δομική αρμονική μεταφορά διαχωρίζοντας την κεφαλή συμπίεσης από τον δέκτη αέρα και τον ηλεκτρικό πίνακα.

Απομακρυσμένη τοποθέτηση βοηθητικού προγράμματος:Επιτρέπει την τοποθέτηση της μονάδας συμπίεσης έως και 15 μέτρα μακριά από την κύρια δεξαμενή ελέγχου για βελτιστοποίηση της διάταξης του δαπέδου.

Θερμομόνωση:Αποτρέπει τη συσσώρευση θερμότητας σε τοπικούς σταθμούς χειριστή εξαερώνοντας θερμική ενέργεια συμπίεσης στο πλαίσιο του απομακρυσμένου αεραγωγού.

Αρθρωτή επέκταση:Επιτρέπει την παράλληλη διασύνδεση πολλαπλών μονάδων κύλισης για σταδιακή κλιμάκωση της χωρητικότητας ροής αέρα χωρίς αντικατάσταση της κύριας υποδομής.

Μετρήσεις Μηχανικής Απόδοσης

Συνεχής τροχιακή συμπίεση:

Η σχεδίαση διπλής-κύλισης χρησιμοποιεί μία σταθερή και μία περιστρεφόμενη κύλιση για να δημιουργήσει θύλακες προοδευτικής συμπίεσης με ελάχιστη διακύμανση παλμού.

Λειτουργία σε χαμηλή-Θερμοκρασία:

Τα περιβλήματα αλουμινίου με πτερύγια μεγάλης επιφάνειας επιταχύνουν τη θερμική διάχυση για να διατηρήσουν τις εσωτερικές θερμοκρασίες λειτουργίας κάτω από τα κρίσιμα όρια.

Μεταβλητή έξοδος εξοικονόμησης ενέργειας-

Ο κινητήρας που κινείται με μετατροπέα-ρυθμίζει δυναμικά την ταχύτητα περιστροφής για να ταιριάζει με τις πραγματικές καμπύλες κατανάλωσης αέρα της εγκατάστασης.

Φορέστε-αντισταθμιστικές σφραγίδες:

Υψηλής-ανθεκτικότητας Οι σύνθετες στεγανοποιήσεις μύτης από PTFE διατηρούν σφιχτά εσωτερικά διάκενα σε εκτεταμένα διαστήματα συντήρησης.

Ενοποίηση Συστήματος & Θεραπεία Αέρα

Ενσωματωμένο στεγνωτήριο ψύξης:Η συμπαγής μονάδα στεγνώματος κατάντη επιτυγχάνει σταθερό σημείο δρόσου πίεσης 3 μοιρών για να αποτρέψει τη συμπύκνωση υγρασίας.

Τρένο φιλτραρίσματος πολλαπλών σταδίων:Τα διαδοχικά φίλτρα σωματιδίων και συγχώνευσης αφαιρούν τα στερεά σωματίδια έως και 0,01 micron.

Αυτόματη διαχείριση συμπυκνωμάτων:Οι ηλεκτρονικές βαλβίδες αποστράγγισης μηδενικής-απώλειας καθαρίζουν τη συσσωρευμένη υγρασία χωρίς σπατάλη πεπιεσμένου αέρα.

Δεξαμενή σταθεροποίησης πίεσης:Η κατακόρυφη δεξαμενή δέκτη αέρα με πιστοποίηση ASME/CE ρυθμίζει στιγμιαίες αιχμές ροής για να διατηρεί σταθερή την πίεση της γραμμής.

Σενάρια Βιομηχανικής Εφαρμογής

01/

Φαρμακευτική συσκευασία:Παρέχει ενεργοποίηση μη μολυσμένου αέρα για γραμμές συσκευασίας blister και μηχανήματα διαλογής δισκίων.

02/

Νοσοκομειακά Εργαστήρια:Ενισχύει τον αναλυτικό διαγνωστικό εξοπλισμό και τα δίκτυα διανομής αέρα οδοντιατρικών κλινικών που απαιτούν απόλυτη στειρότητα.

03/

Ηλεκτρονική συναρμολόγηση:Οδηγεί με ακρίβεια την επιλογή-και-τοποθέτηση της ρομποτικής όπου οι υπολειμματικοί ατμοί λαδιού προκαλούν αποκόλληση της πλακέτας κυκλώματος.

04/

Επεξεργασία Τροφίμων:Λειτουργεί βαλβίδες δοσομέτρησης συστατικών και μηχανισμούς διαλογής δίπλα σε αναλώσιμα προϊόντα

Παράμετροι Επιλογής Μηχανικής

Υπολογισμός απαιτήσεων μέγιστης ροής:Συνολική μέγιστη ζήτηση m³/min συνδεδεμένων πνευματικών εργαλείων ταυτόχρονα, προσθέτοντας περιθώριο ασφαλείας 20%.

Επαληθεύστε τις παραμέτρους πίεσης:Ταιριάξτε τα απαιτούμενα λειτουργικά MPa των πιο απαιτητικών τελικών μηχανημάτων-για την αποφυγή-υπό πίεση.

Αξιολόγηση χωρικών περιορισμών:Μετρήστε το διαθέσιμο αποτύπωμα και το διάκενο τόσο για τη μονάδα απομακρυσμένης κύλισης όσο και για τη δεξαμενή του κύριου δέκτη.

Επιβεβαίωση τροφοδοσίας:Επαληθεύστε τη συμβατότητα τάσης, φάσης και συχνότητας εγκατάστασης με τις ονομασίες ηλεκτρικής ενέργειας του κινητήρα πριν οριστικοποιήσετε τις προδιαγραφές.

Οδηγίες Μηχανολογικής Εγκατάστασης

Απαιτήσεις θεμελίωσης:

Διαχωρίστε τις μονάδες σε ένα επίπεδο δάπεδο από σκληρυμένο σκυρόδεμα ικανό να υποστηρίξει το στατικό βάρος του εξοπλισμού χωρίς να υγρανθούν τα μαξιλάρια.

Σωληνώσεις διασύνδεσης:

Χρησιμοποιήστε άκαμπτη σωλήνωση από χαλκό ή ανοξείδωτο χάλυβα για τη σύνδεση με χωριστή-γραμμή μεταξύ αεραγωγού και δέκτη, διασφαλίζοντας τη σωστή εσωτερική αφαίρεση γρεζιών.

Ηλεκτρική διεπαφή:

Συνδέστε θωρακισμένα καλώδια ελέγχου και κύρια τροφοδοτικά σύμφωνα με τους τοπικούς βιομηχανικούς ηλεκτρικούς κώδικες.

Διάκενο εξαερισμού:

Διατηρήστε ένα ελάχιστο διάκενο 800 mm γύρω από όλα τα πάνελ του περιβλήματος για να επιτρέπεται η απρόσκοπτη εισαγωγή και εξαγωγή αέρα περιβάλλοντος.

Πρωτόκολλα Διασφάλισης Ποιότητας

Επιθεώρηση διαστάσεων εξαρτήματος:Οι μηχανές μέτρησης συντεταγμένων επαληθεύουν τις ανοχές μηχανικής επεξεργασίας των περιτυλίξεων κύλισης εντός ορίων-επιπέδου micron.

Δοκιμή διαρροής ηλίου:Πιέζει τους εσωτερικούς θαλάμους χύτευσης με αέριο ιχνηθέτη ηλίου για την ανίχνευση μικροσκοπικού πορώδους ή ελαττωμάτων σφράγισης.

Πλήρης-Δοκιμή εκτέλεσης φόρτωσης:Κάθε συναρμολογημένη μονάδα υποβάλλεται σε συνεχή δοκιμή θερμικού και ηλεκτρικού φορτίου 4 ωρών για την καταγραφή των κραδασμών, της λήψης ρεύματος και της ροής αέρα.

Επαλήθευση καθαρότητας:Οι μετρητές σωματιδίων λέιζερ και οι αισθητήρες ατμών υδρογονανθράκων επικυρώνουν ότι ο αέρας εξόδου πληροί αυστηρά τις προδιαγραφές της Κλάσης 0 πριν από την τοποθέτηση σε κιβώτια.

Πρότυπα συσκευασίας και μεταφοράς

Εξαγωγή-Βαθμού ξύλινων κιβωτίων:Εξωτερικό περίβλημα από μασίφ ξύλο με υποκαπνισμό, επενδεδυμένο με-αλουμινόχαρτο φραγμού υγρασίας και αποξηραντικά για την πρόληψη της θαλάσσιας διάβρωσης.

Σοκ-Απορροφητικά στηρίγματα:Εσωτερικό πλαίσιο βιδωμένο σε ολισθητήρες βαρέως τύπου-δόνησης-για να αντέχει σε κρούσεις συγκοινωνίας.

Συμπερίληψη τεκμηρίωσης:Αδιάβροχο πακέτο που περιέχει πλήρη σχήματα καλωδίωσης, πιστοποιητικά δοκιμών και εγχειρίδια λειτουργίας ασφαλισμένα μέσα στο κύριο περίβλημα.

Πρόσδεση δοχείου:Ακρίβεια-τοποθετημένος δέσιμος-κάτω βραχίονες συγκολλημένοι για τη μεταφορά παλετών για ασφαλή στερέωση εμπορευματοκιβωτίων φορτίου.

Συχνές Ερωτήσεις

Ε: Ποιο είναι το συνιστώμενο διάστημα συντήρησης για συμβουλές κύλισης;

Α: Οι στεγανοποιήσεις άκρων απαιτούν συνήθως επιθεώρηση και αντικατάσταση κάθε 8.000 έως 10.000 ώρες λειτουργίας, ανάλογα με τον κύκλο λειτουργίας και την ποιότητα φιλτραρίσματος του αέρα περιβάλλοντος.

Ε: Μπορεί να επεκταθεί η απόσταση διαχωρισμού μεταξύ αεραγωγού και δέκτη πέρα από τα 15 μέτρα;

Α: Η επέκταση των σωληνώσεων διασύνδεσης πέραν των 15 μέτρων εισάγει πτώσεις πίεσης και απαιτεί σωληνώσεις μεγαλύτερης διαμέτρου για τη διατήρηση της ογκομετρικής απόδοσης.

Ε: Απαιτεί η διαμόρφωση διαχωρισμού ξεχωριστές τροφοδοσίες ηλεκτρικής ενέργειας;

Α: Όχι. Το κύριο τροφοδοτικό συνδέεται με τον κύριο πίνακα ελέγχου, ο οποίος διοχετεύει σήματα ελέγχου χαμηλής-τάσης και γραμμές τροφοδοσίας στη μονάδα απομακρυσμένου συμπιεστή.

Ε: Πώς η σχεδίαση κύλισης εξαλείφει το λιπαντικό λάδι στο θάλαμο συμπίεσης;

Α: Τα περιστρεφόμενα και ακίνητα στοιχεία κύλισης λειτουργούν με στενές μηχανικές ανοχές χωρίς επαφή-με-μετάλλο, καταργώντας πλήρως τις εσωτερικές απαιτήσεις λίπανσης.
