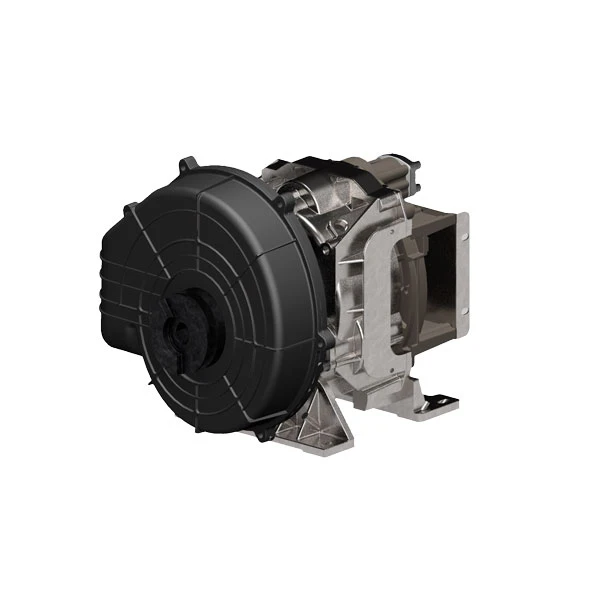

Split-Type Medium Air Displacement Oil-Free Scroll Air Compressor

Η αρχιτεκτονική split-τύπου αποσυνδέει το συγκρότημα άκρου αέρα ελεύθερης κύλισης-ελαίου από τον δέκτη αέρα και τις μονάδες επεξεργασίας post-, επιτρέποντας στην κεφαλή του συμπιεστή να τοποθετηθεί κοντά στο σημείο--χρήσης ή εντός του ήχου-διαβρεγμένων αιθουσών βοηθητικών χώρων ενώ οι χειρολαβές απομακρυσμένης αποθήκευσης αποθηκευτικών χώρων. Οι μονάδες κύλισης διπλού-πυρήνα λειτουργούν ασύγχρονα με βάση την κατανάλωση αέρα σε πραγματικό-χρόνο, αποτρέποντας τη σπατάλη ενέργειας σε αδράνεια.

Αποστολή ερώτησής

Επισκόπηση προϊόντος

Βασικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Μετατόπιση αέρα (FAD)	450 L/min – 1200 L/min (στα 0,8 MPa)
Πίεση Εργασίας	0,8 MPa (Τυπικό) / Μέγιστο 1,0 MPa
Εύρος ισχύος κινητήρα	5,5 kW – 15 kW (7,5 HP – 20 HP)
Επίπεδο θορύβου	54 dB(A) – 62 dB(A) (στο 1 μέτρο)
Πρότυπο καθαρότητας αέρα	Πιστοποιημένο κατά ISO 8573-1 Κατηγορία 0
Ηλεκτρική Παροχή	380V/415V, 50Hz / 220V/440V, 60Hz, 3-φασικό

Αρχιτεκτονική & Διάταξη

Αποσυνδεδεμένο σασί:Διαχωρίζει την κεφαλή του συμπιεστή από την κατακόρυφη δεξαμενή του δέκτη, εξαλείφοντας τη μετάδοση κραδασμών και απλοποιώντας τη διαδρομή του αγωγού σε περιορισμένους χώρους εξοπλισμού.

Θερμομόνωση:Απομονώνει θαλάμους συμπίεσης υψηλής θερμοκρασίας-από ηλεκτρονικούς πίνακες ελέγχου, παρατείνοντας τη διάρκεια ζωής του μετατροπέα σε θερμοκρασίες περιβάλλοντος έως και 45 βαθμούς .

Modular Footprint:Επιτρέπει τη διαδοχική διαμόρφωση πολλαπλών-μονάδων σε στενούς βοηθητικούς διαδρόμους, μειώνοντας τη γραμμική πληρότητα του δαπέδου κατά 35% σε σύγκριση με τις μονολιθικές μονάδες πακέτων.

Απόσβεση κραδασμών:Οι βάσεις πολυουρεθάνης πολλαπλών-σταδίων απορροφούν την ταλάντωση χαμηλής-συχνότητας που δημιουργείται κατά τη διάρκεια συνεχών κύκλων τροχιάς κύλισης.

Μετρήσεις απόδοσης

Ανθεκτικότητα στεγανοποίησης άκρης:

Οι σφραγίδες υψηλής-μηχανικής από πολυμερές άκρες διατηρούν την ογκομετρική απόδοση πάνω από 94% σε 10.000 συνεχείς ώρες λειτουργίας.

Θερμική Διαχείριση:

Φυγοκεντρικοί ανεμιστήρες ψύξης διπλής-ροής σε συνδυασμό με εναλλάκτες θερμότητας αλουμινίου με πτερύγια περιορίζουν τη θερμοκρασία του αέρα εκκένωσης σε βαθμό περιβάλλοντος +12 .

Δυναμική ισορροπία:

Η σχεδίαση του αντισταθμισμένου στροφαλοφόρου άξονα-περιορίζει τη δομική ταχύτητα δόνησης κάτω από 1,8 mm/s.

Ζήτηση-Έλεγχος φορτίου:

Η αλληλουχία βάσει PLC{0}}ενεργοποιεί μεμονωμένες μονάδες κύλισης σταδιακά σύμφωνα με τις διακυμάνσεις της πίεσης του συστήματος σε πραγματικό χρόνο.

Διαμόρφωση συστήματος

Διπλός-ενσωμάτωση πυρήνα:Στεγάζει ανεξάρτητα άκρα αέρα κύλισης 3,7 kW ή 5,5 kW σε ένα μόνο διαχωρισμένο ερμάριο, παρέχοντας λειτουργικό πλεονασμό.

Έλεγχος Σημείου Δρόσου:Επιτυγχάνει σημείο δρόσου πίεσης έως και -40 μοίρες όταν συνδυάζεται με μια ενσωματωμένη μονάδα ξηραντηρίου αναγεννητικού ξηραντικού.

Προ-φιλτράρισμα:Η τυπική διαμόρφωση περιλαμβάνει φίλτρα σωματιδίων διπλού σταδίου-και συγχωνεύσεως προ-που συλλαμβάνουν στερεά σωματίδια έως 0,01 micron.

Αντιστοίχιση δέκτη:Σχεδιασμένο για συμβατότητα με κάθετους γαλβανισμένους δέκτες αέρα 300L έως 500L με πιστοποίηση ASME/CE.

Εφαρμογή

01/

Ιατρικά Εργαστήρια:Ενισχύει τα διαγνωστικά εργαλεία και τα συστήματα αερισμού νοσοκομείων που απαιτούν αποστειρωμένη, άοσμη και{0}}παροχή αερίου χωρίς υγρασία.

02/

Γραμμές SMT ηλεκτρονικών:Παρέχει αέρα ενεργοποίησης για μηχανές επιφανειακής-προσάρτησης-και-τοποθέτησης χωρίς κίνδυνο βερνικιού λαδιού σε μικροτσίπ.

03/

Φαρμακευτική Δοσολογία:Μονάδες δίσκου με φυσαλίδες-γραμμές πλήρωσης και πνευματικές βαλβίδες όπου ισχύουν αυστηρά όρια μόλυνσης από φαρμακοποιία.

04/

Επεξεργασία Τροφίμων & Ποτών:Λειτουργεί πύλες διαλογής και ακροφύσια πλήρωσης υγρών σε άμεση επαφή με αναλώσιμα είδη.

Οδηγός επιλογής

Μέγεθος μετατόπισης:Υπολογίστε τη συνολική ζήτηση αιχμής LPM των κατάντη πνευματικών ενεργοποιητών και πολλαπλασιάστε με έναν συντελεστή ασφαλείας 1,25 για συνεχή λειτουργία.

Εκτίμηση πίεσης:Επιλέξτε 0,8 MPa για γενικό αυτοματισμό. καθορίστε 1,0 MPa εάν οι μεγάλες κεφαλίδες διανομής προκαλούν πτώσεις πίεσης που υπερβαίνουν τα 0,05 MPa.

Αντιστοίχιση πλέγματος:Επαληθεύστε την παροχή τοπικού βιομηχανικού δικτύου. καθορίστε μοντέλα με βάση-μετατροπέα συχνότητας-για την ενοποίηση παγκόσμιων μηχανημάτων εξαγωγής.

Προστασία περιβλήματος:Επιλέξτε επιλογές περιβλήματος με βαθμολογία IP55 για δάπεδα καταστημάτων με υψηλή-υγρασία ή σκόνη.

Απαιτήσεις εγκατάστασης

Φόρτωση θεμελίωσης:

Απαιτεί ένα επίπεδο δάπεδο από οπλισμένο σκυρόδεμα που υποστηρίζει στατικά φορτία 350 kg/m² χωρίς εξειδικευμένα επιθέματα αδρανείας.

Διάκενο εξαερισμού:

Διατηρήστε ελάχιστη απόσταση 800 mm γύρω από την περίμετρο του ντουλαπιού και τις οπές εξάτμισης οροφής για να εξασφαλίσετε ανεμπόδιστη ροή αέρα.

Σύνδεση σωλήνων:

Χρησιμοποιήστε σωλήνες διανομής από ανοξείδωτο χάλυβα ή διάβρωση-προγράμματος 40 με μέγεθος που ταιριάζει με τις φλάντζες εξόδου DN25/DN32.

Καλωδίωση ρεύματος:

Συνδέστε μέσω αποκλειστικών καλωδίων 4-συρμάτων θωρακισμένων χαλκού που προστατεύονται από θερμικούς μαγνητικούς διακόπτες αργής εμφύσησης.

Επαλήθευση ποιότητας

Δοκιμή καθαρότητας αέρα:Κάθε συμπιεστής υποβάλλεται σε ανάλυση σωματιδίων και ατμών υδρογονανθράκων μέσω μετρητών σωματιδίων λέιζερ σύμφωνα με τα πρότυπα ISO 8573.

Στεγανοποίηση υπό πίεση:Τα δοχεία πίεσης και οι εσωτερικές γραμμές εκκένωσης υποβάλλονται σε έλεγχο πίεσης 1,5x με προστασία από πεπιεσμένο αέρα για 30 λεπτά.

Εγγραφή-Στη δοκιμή:Εργοστασιακές δοκιμές εκτέλεσης 4{1}}ωρών πλήρους φόρτωσης-καταγράφουν φάσματα δόνησης, σταθερότητα τρέχουσας έλξης και μετρήσεις θερμικής ισορροπίας.

Ιχνηλασιμότητα υλικού:Οι παρτίδες ακατέργαστης χύτευσης για περιβλήματα κυλίνδρου υποβάλλονται σε ανάλυση χημικής σύνθεσης με φασματόμετρο πριν από την κατεργασία με CNC.

Συσκευασία & Logistics

Προδιαγραφές Κλουβιού εξαγωγής:Κλουβιά από κόντρα πλακέ που έχουν υποστεί θερμική επεξεργασία-χωρίς υποκαπνισμό-, σύμφωνα με τα πρότυπα ISPM 15, επενδεδυμένα με αλουμινόχαρτο κενού φραγμού υγρασίας-και αποξηραντικά.

Προστασία συγκοινωνίας:Η βάση της μονάδας βιδώνεται απευθείας σε-ολισθήσεις βαρέως τύπου με βραχίονες ανάρτησης που απορροφούν τους κραδασμούς-που αποτρέπουν τη ζημιά από την πρόσκρουση.

Πακέτο τεκμηρίωσης:Εκθέσεις εργοστασιακών δοκιμών, πιστοποιητικά ISO 8573 Class 0, σχήματα καλωδίωσης και πολύγλωσσα εγχειρίδια συσκευασμένα σε αδιάβροχα περιβλήματα.

Μετρήσεις όγκου:Ο όγκος ενός κιβωτίου κυμαίνεται κατά μέσο όρο από 1,8 m³ έως 2,4 m³ ανάλογα με τα ενσωματωμένα εξαρτήματα του δέκτη και του στεγνωτηρίου.

Συχνές Ερωτήσεις

Ε: Πόσο συχνά πρέπει να επιθεωρούνται και να αντικαθίστανται οι σφραγίδες κύλισης;

A: Οι σφραγίδες κύλισης απαιτούν οπτική επιθεώρηση φθοράς κάθε 4.000 ώρες και προγραμματισμένη αντικατάσταση μεταξύ 8.000 και 10.000 ωρών λειτουργίας με βάση τα επίπεδα σκόνης περιβάλλοντος.

Ε: Μπορεί η διαμόρφωση διαχωρισμού να λειτουργήσει σε θερμοκρασίες περιβάλλοντος άνω των 40 μοιρών;

Α: Ναι, οι μονάδες λειτουργούν έως και 45 μοίρες περιβάλλοντος, αν και η συνεχής λειτουργία πάνω από 40 μοίρες απαιτεί μείωση της ικανότητας εκφόρτισης κατά 5%.

Ε: Το σύστημα split απαιτεί εξειδικευμένο μπουλόνι θεμελίωσης;

Α: Όχι, λόγω του μηχανισμού ισορροπημένης τροχιάς και των εσωτερικών στηριγμάτων απομόνωσης κραδασμών, η μονάδα δεν απαιτεί μόνιμο μπουλόνι δαπέδου.

Ε: Ποια είναι η μέγιστη απόσταση διαχωρισμού μεταξύ κεφαλής συμπιεστή και δεξαμενής δέκτη;

Α: Το συνιστώμενο μέγιστο μήκος σωληνώσεων διασύνδεσης είναι 15 μέτρα για να ελαχιστοποιηθεί η πτώση πίεσης και να διατηρηθεί ο έλεγχος ανίχνευσης πίεσης απόκρισης.
